Cosa serve per eseguire una brocciatura a regola d’arte?

La brocciatura è una di quelle lavorazioni che difficilmente riuscirai a ottenere senza una strumentazione degna di questo nome. Infatti, quest’operazione consente di asportare con estrema precisione del materiale da una base di lavoro. Il tutto rispettando misure e forme particolarmente precise e complesse. Il tutto avviene grazie a degli attrezzi chiamati brocce – da qui, appunto, il termine brocciatura – che hanno anche un altro beneficio.

Questi strumenti per la rimozione del truciolo permettono di lavorare con estrema rapidità. Quindi, l’asportazione del truciolo avviene velocemente, con precisione, rispetto della complessità del progetto e delle misure. Sembra interessante, vero? Scopriamo qualcosa in più rispetto agli utensili e al processo di lavorazione.

Cos’è la brocciatura, una spiegazione

Dedichiamoci alle presentazioni e alle definizioni tecniche. Con questo termine intendiamo un processo di lavorazione meccanica, compiuta da strumenti da taglio per la rimozione del truciolo, che consente di realizzare profili geometrici anche non cilindrici con una precisione e una velocità difficile da ottenere.

Anzi, dobbiamo essere più precisi: la lavorazione che ottieni con la broccia sarebbe difficile o impossibile da ottenere con una normale punta da trapano o con un tornio. Nello specifico, non conviene provarci perché la brocciatura è progettata per creare forme complesse (sia interne che esterne) in un solo passaggio.

Da leggere: meglio punte rettificate o rullate?

Qual è l’utensile per la brocciatura?

Lo abbiamo già citato: è la broccia. Stiamo parlando di una barra metallica che presenta una serie di denti disposti uno dietro l’altro e con una leggera differenza progressiva in termini di altezza o larghezza. Il punto di forza di questa lavorazione risiede proprio in questa evoluzione che permette di svolgere un lavoro progressivo.

• I primi denti di sbozzatura fanno tagli più profondi
• Quelli intermedi (di semifinitura) rifiniscono la forma.
• Gli ultimi denti di finitura calibrano il profilo finale.

Grazie a questa struttura della broccia – che si presenta come una barra d’acciaio con taglienti multipli – puoi ottenere rifiniture millesimali grazie a due movimenti: per tirata o compressione, vale a dire spinta. La realizzazione di questi strumenti è affidata a materiali che già conosciamo e che vengono utilizzati per le punte del trapano.

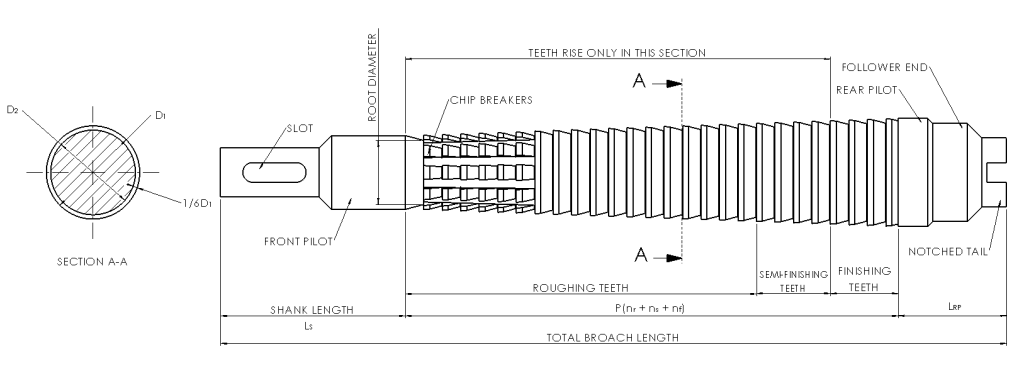

Come è fatta una broccia – Fonte immagine

Si parte con le brocce in HSS, per applicazioni standard, e si procede con i modelli in HSS-Co o metallo duro Widia per i lavori in cui è necessaria una performance massima in termini di resistenza, precisione e continuità.

Usi e applicazioni della brocciatura

Come anticipato, la brocciatura ti permette di lavorare il metallo per realizzare velocemente dei profili geometrici articolati attraverso l’asportazione del materiale attraverso una singola mandata. Il tutto con tolleranze che arrivano fino a pochi millesimi di millimetro. Ma a cosa serve esattamente? Dipende anche dalla tipologia.

Brocciatura interna

Serve a modificare il profilo di un foro preesistente, e può anche creare spigoli vivi interni o profili geometrici complessi sempre all’interno di un elemento cilindrico. Ad esempio, attraverso questa procedura puoi ottenere delle scanalature singole utilizzate per accoppiare alberi rotanti e pulegge/ingranaggi tramite una chiavetta metallica.

Brocciatura esterna

In questo caso, la broccia scorre sulla superficie esterna del pezzo per modellarla e ottenere la lavorazione necessaria. Nell’automotive si utilizza per realizzare ingranaggi del cambio, mozzi delle ruote, giunti, bielle. Insomma, tutto ciò che esige accoppiamenti scanalati perfetti per evitare giochi meccanici sotto sforzo.

Qual è la differenza tra brocciatura e stozzatura?

La differenza si ritrova proprio nel tipo di utensile sfruttato per la lavorazione. Nel primo caso, la broccia è composta da più taglienti che evolvono l’operazione in modo da ottenere un risultato graduale ed estremamente preciso. La stozzatura, invece, utilizza un singolo tagliente che deve effettuare delle passate successive

Questa è un’operazione non necessaria con la brocciatura. Però, con la stozzatura si possono lavorare anche fori ciechi, cosa che con la brocciatura è impossibile proprio per la natura stessa dell’operazione.

Vantaggi essenziali della brocciatura

Perché si sceglie proprio questo processo operativo per ottenere determinate lavorazioni? In alcuni casi, si tratta di una vera e propria esigenza operativa: alcune operazioni all’interno dei fori si possono eseguire solo grazie alla brocciatura. In linea di massima, però, i vantaggi che ti permettono di scegliere questa soluzione sono chiari:

• Velocità: un pezzo che richiederebbe 30 minuti di fresatura viene finito con la brocciatura in pochi secondi.
• Finitura: gli ultimi denti della broccia asportano solo pochissimi micron di materiale per un effetto super preciso.
• Nessuna specializzazione: non hai bisogno di manodopera di alto livello per portare a termine l’operazione.

Non fraintendere: la progettazione della broccia richiede ingegneri esperti, e l’operazione sulla macchina è comunque da seguire con attenzione. Ma è completamente automatizzata, e anche veloce. Quindi non richiede interventi manuali complessi durante il ciclo di lavoro. O successivi processi di rettifica.

Da leggere: quali sono le migliori punte per metalli durissimi?

Limiti di questa lavorazione tecnica

Ma è tutto così perfetto, lineare e vantaggioso? In realtà ci sono anche dei limiti: la brocciatura si basa su macchinari e su estensioni – le brocce – che hanno dei prezzi importanti. Non ha senso impegnarsi in tal senso per una singola lavorazione, si procede solo se l’operazione e ammortizzata su grandi volumi di produzione.

Inoltre, la broccia è un utensile unico: serve a effettuare solo quella specifica operazione. Puoi ottenere una precisione geometrica assoluta anche su leghe metalliche molto resistenti ma se decidi di modificare anche solo di un millimetro il profilo del pezzo, l’intera broccia diventa inutilizzabile e va rifatta da zero.

Poi, chiaramente esistono anche delle vie intermedie. Questa condizione appena descritta riguarda soprattutto le brocce utilizzate per creare profili scanalati interni complessi, realizzate su misura per le esigenze specifiche. Ma esistono anche kit universali che permettono di lavorare con la tua spinatrice o scanalatrice.
